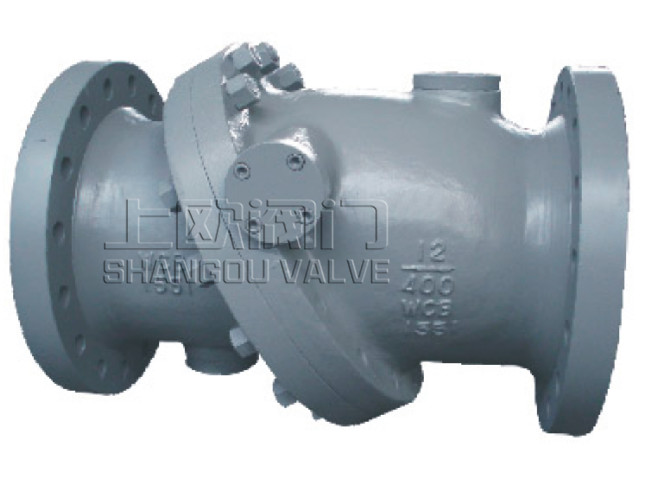

PXH44H/Y斜盤式無撞擊止回閥
斜盤式無撞擊止回閥是將多年的閥門生產技術結合國外先進產品設計開發的一種新型止回閥，其主要優點是克服旋啟式止回閥、升降式上回閥在工況下產生的撞擊、水擊現象，實現無撞擊操作。
產品介紹
PXH44H斜盤式止回閥是將我公司多年的閥門生產技術結合國外先進產品設計開發的一種新型止回閥，其主要優點是克服旋啟式止回閥、升降式上回閥在工況下產生的撞擊、水擊現象，實現無撞擊操作。
零部件材質
代碼 | 閥體 | 閥瓣 | 密封座 | |
P | CF8 | CF8+STL | 0Cr19Ni9 | PTFE |
R | CF8M | CF8M+STL | 0Cr17Ni12Mo2 | |
K | CF3 | CF3+STL | 00Cr19Ni11 | |
J | CF3M | CF3M+STL | 00Cr17Ni14Mo2 | |
E | CN7M | CN7M+STL | 20號合金 | |
C | WCB | WCB+13Cr | 0Cr19Ni9 | |
D | LCB | CF8+STL | 0Cr19Ni9 | |
性能比較
性能 | 旋啟式止回閥 | 斜盤式無撞擊止回閥 |
關閉力 | 大 | 小（是前者的約1/5～1/8） |
撞擊力 | 大 | 無 |
密封性 | 按API 598允許泄漏 | 可實現零泄漏 |
流阻 | 大（流阻系數ξ=1.3～2.5） | 小（流阻系數ξ=0.18～0.6） |
流通能力 | 小(流量系數Cv=76) | 大(流量系數Cv=154～333) |
重量 | 較大 | 較小（是前者的約80%） |
產品設計
法蘭尺寸按：ASME B16.5 GB HG SH
壓力等級：Class 150、300、600 PN 2.0 、5.0、10.0 MPa
三、結構特點：
雙偏心閥瓣，關閉時閥痤與密封面逐步接觸，達到無撞擊、無噪聲工作。
微彈性金屬閥座，密封性能好。
蝶式閥瓣設計，開關迅速、靈敏，使用壽命長。
斜盤式結構使流體通道呈流線型，流阻小，有節能效果。
