產品概述

    Z960Y電動珞鉬鋼焊接閘閥閥體和閥蓋采用壓力自緊式密封結構，壓力越高，密封性能越好，以確保體蓋連接處的密封，密封副均采用不同硬度司太立鈷基硬質合金堆焊而成，硬度高，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。上密封面采用奧氏體不銹鋼或硬質合金堆焊而成，密封可靠、耐腐蝕，更換填料可在不停機的情況下進行，不影響系統運行，閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。

產品參數

公稱通徑：DN15-DN250

公稱壓力：16Mpa-32Mpa(1500LB-3500LB)

適用溫度：P54/100V、P54/170V

適用介質：水、蒸汽、油品、過熱蒸汽

閥體材質：鑄鋼、碳鋼、不銹鋼、鉻鉬鋼

連接方式：焊接、對焊 設計標準：GB/T 12234

結構長度：GB/T 12221 法蘭連接：JB/T 12224

檢驗試驗：GB/T 26480

密封面材料代號：Y表示硬質合金、H表示不銹鋼 結構形式代號：0表示彈性閘板、1表示單閘板、2表示雙閘板

產品特性

①閥座密封面采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能好。

②閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。

③支管兩端為焊接連接，閥門的開啟和關閉由齒輪傳動裝置來控制。

④壓力自緊式密封機構，借介質壓力壓緊楔形密封圈來達到密封，介質壓力越高密封性能越好。 ⑤閥門關閉主要通過閥蓋上的錐齒輪機構及能夠調整的為雙式單閘板，萬向頂、夾圈等組成，借閥體內導向作升降運動。

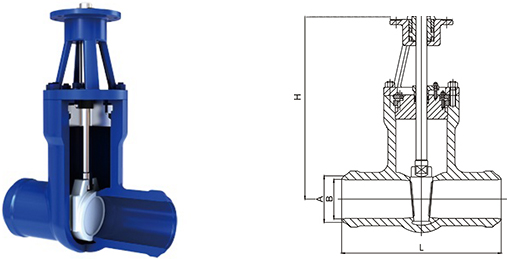

產品結構圖

連接尺寸

注：此外形尺寸為16Mpa壓力閘閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口Z60Y焊接閘閥是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。該閥流體阻力小，密封面受介質的忡刷和侵蝕小，開閉較省力，其介質流向不受限制，不擾流、不降低壓力，形體簡單，結構長度短，制造工藝性好，適用范圍廣。
