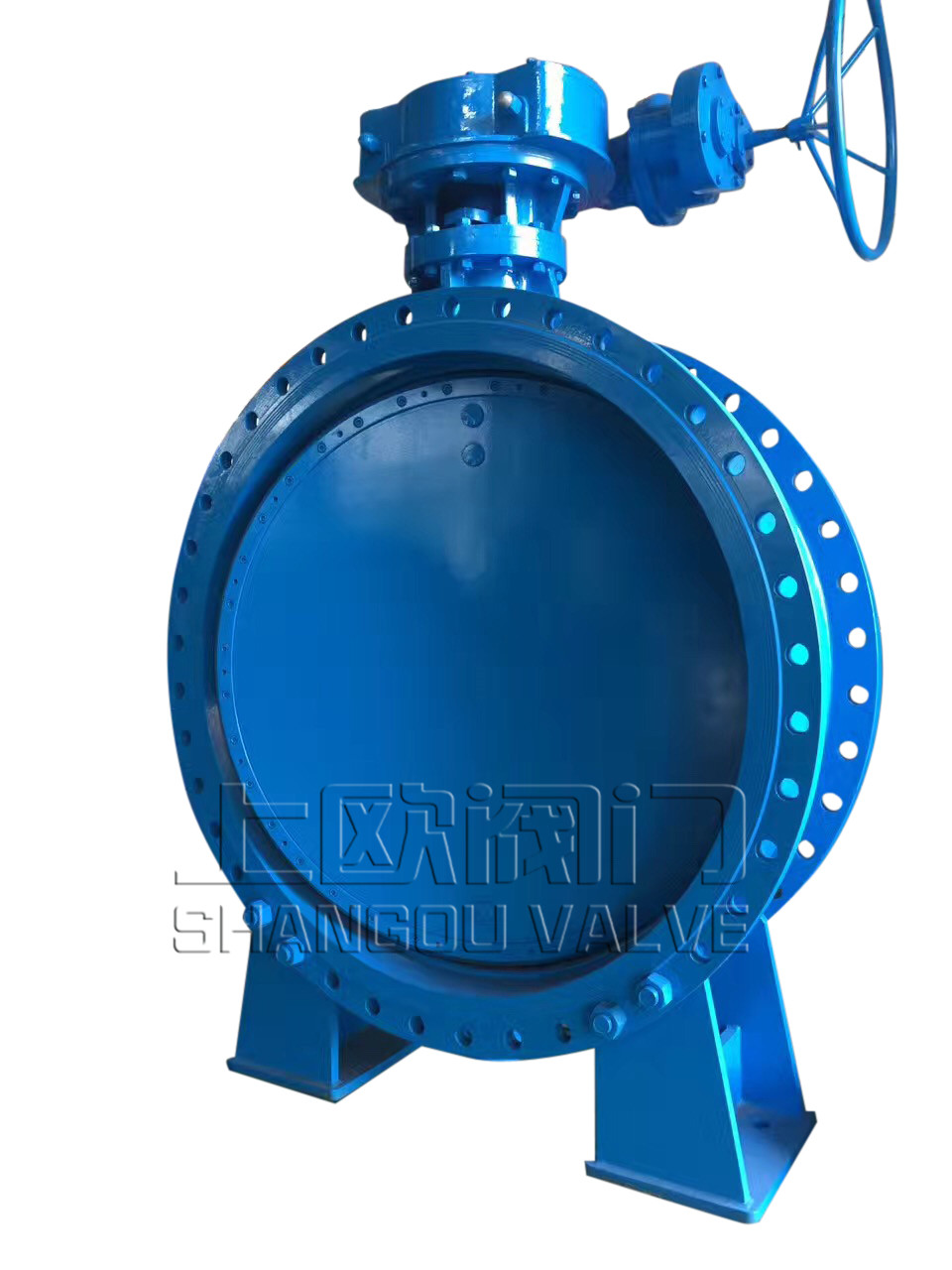

D342X型法蘭式雙偏心軟密封蝶閥
D342X 型 法蘭式雙偏心軟密封蝶閥PN6~PN16適用于溫度≤120℃,公稱壓力≤1.6MPa,廣泛應用在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
目錄
產品說明
型號:D343X 口徑(DN):50~400(mm)壓力(PN):0.6~1.6(Mpa)產品價格:電議日期:12-04-24瀏覽:231次

D343X 型 法蘭式雙偏心軟密封蝶閥PN6~PN16適用于溫度≤120℃,公稱壓力≤1.6MPa,廣泛應用在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
產品外形結構連接尺寸
D343X 型 法蘭式雙偏心軟密封蝶閥PN6~PN16外形結構連接尺寸(mm)  | ||||||||||||||||||
公稱通徑  | 結構長度  | 外形尺寸  | 連接尺寸  | |||||||||||||||
0.6MPa  | 1.0MPa  | 1.6MPa  | ||||||||||||||||
mm  | Inch  | L  | H  | H0  | A  | B  | D  | D1  | D2  | n-d  | D  | D1  | D2  | n-d  | D  | D1  | D2  | n-d  |
50  | 2  | 108  | 82.5  | 338  | 180  | 65  | 140  | 110  | 88  | 4-14  | 165  | 125  | 99  | 4-18  | 165  | 125  | 99  | 4-18  |
65  | 2 1/2  | 112  | 92.5  | 358  | 180  | 65  | 160  | 130  | 108  | 4-14  | 185  | 145  | 118  | 4-18  | 185  | 145  | 118  | 4-18  |
80  | 3  | 114  | 100  | 413  | 245  | 70  | 190  | 150  | 124  | 4-18  | 200  | 160  | 132  | 8-18  | 200  | 160  | 132  | 8-18  |
100  | 4  | 127  | 110  | 428  | 240  | 72  | 210  | 170  | 144  | 4-18  | 220  | 180  | 156  | 8-18  | 220  | 180  | 156  | 8-18  |
125  | 5  | 140  | 125  | 444  | 240  | 72  | 240  | 200  | 174  | 8-18  | 250  | 210  | 184  | 8-18  | 250  | 210  | 184  | 8-18  |
150  | 6  | 140  | 142.5  | 553  | 350  | 93  | 265  | 225  | 199  | 8-18  | 285  | 240  | 211  | 8-22  | 285  | 240  | 211  | 8-22  |
200  | 8  | 152  | 170  | 678  | 350  | 93  | 320  | 280  | 254  | 8-18  | 340  | 295  | 266  | 8-22  | 340  | 295  | 266  | 12-22  |
250  | 10  | 165  | 197.5  | 742  | 550  | 350  | 375  | 335  | 309  | 12-18  | 395  | 350  | 319  | 12-22  | 405  | 355  | 319  | 12-26  |
300  | 12  | 178  | 222.5  | 803  | 600  | 350  | 440  | 395  | 363  | 12-22  | 445  | 400  | 370  | 12-22  | 460  | 410  | 370  | 12-26  |
350  | 14  | 190  | 252.5  | 866  | 600  | 350  | 490  | 445  | 416  | 12-22  | 505  | 460  | 429  | 16-22  | 520  | 470  | 429  | 16-26  |
400  | 16  | 216  | 282.5  | 940  | 600  | 350  | 540  | 495  | 463  | 16-22  | 656  | 515  | 480  | 16-26  | 580  | 525  | 480  | 16-30  |
安裝注事事項
安裝注事事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上,應關閉安裝為宜;焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面,焊后取下 閥門,對閥門密封面及管道內腔進行清潔,然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈,去掉灰塵和污物。
5、安裝前應空試蝶閥,啟閉應靈活,啟閉位置與指針指示位置相符合。
6、手動操作順時針為關,逆時針為開,指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時,不準用單法蘭進行安裝試壓,必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固,不準依次單獨緊固。
9、限位螺釘出廠前,已經調好,不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯,用戶在第一次接通電源前要先手動開啟至半開位置,再按點動開關,檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除,防止用加力方法開關閥門,造成閥門的損壞。


  |
  ||||||||||||||||||||||||
![]()  |
  ||||||||||||||||||||||||

  | ||||||||||||||||||||||||
