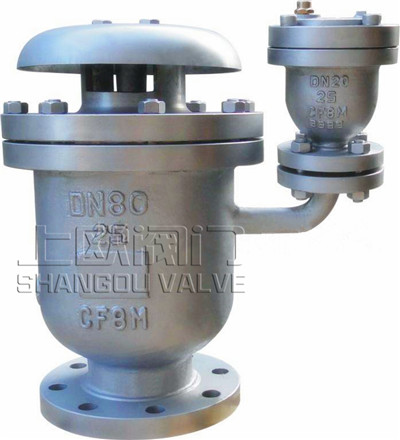

復合式高速排氣閥

FGP4X復合式高速進排氣閥用于管路上的最高點或閉氣的地方，來排除管內的氣體來疏能管道，達到正常工業，如不裝給水管道復合式高速排氣閥，管內流動的液體會產生動熱引起氣體，形城段路，使管道出水量達不到設計要求，其次，管道在運轉時出現停電、停泵管道會出現負壓引起管道振動或破裂，排氣閥就迅速把空氣吸入管內，防止管道振動或破裂。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ 全壓高速排氣閥 ] 下一個：[FGP4X復合式高速進排氣閥]

產品概述

復合式高速排氣閥規格及類別，應符合管道設計文件的要求
復合式高速排氣閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。
復合式高速排氣閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的
復合式高速排氣閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。本類閥門在管道
型號：FGP4X	公稱通徑DN：40-400	使用壓力MPa：1.0-6.4
連接方式：法蘭	形式：自動	主要功能：吸氣，排氣
使用介質：水	材質：鑄鐵鑄鋼不銹鋼	標準：國標機械部標準或定做非標

產品用途

復合式高速排氣閥安裝于有可能高速進排氣的地方，充水時高速排除管道中的空氣，在管道放空時吸入空氣保持排水通暢，給水管道復合式高速排氣閥在管道正常工作時可以不斷地排除析出的空氣。在有可能產生水錘的時候使空氣自動進入，避免產生負壓，防止或減緩水錘的危害。

產品特點

復合式高速進排氣閥可防止浮球在高速氣流中被吹起而堵塞排氣口，造成排氣閥失效，為防止閥口被吹堵，高速進排氣閥在入口設置護筒，使閥門在結構上變得復雜。 1、充水時高速排氣，不怕吹堵。 2、放水時高速吸氣。 3、壓力下微量排氣。

作用原理

當水進入管道時，塞頭停在定位架下部，復合式高速排氣閥進行大量排氣，當空氣排完時，水進入閥內把球浮起，傳動塞頭關閉，停止排氣。如管道在正常運轉時自然會產生少量氣體會聚集到管內上部，到相當程度，給水管道復合式高速進排氣閥內水位下降，浮球隨時下降氣體從小孔排出。如出現停電、停泵，管內水流空時，管內隨時會出現負壓力，浮球順水下隆，打開小孔帶動大孔進行大量進氣確保管道安全；但不能在污水管道上使用。

材料表

NO	PARTSNAME	MATERIAL
1	閥體/BODY	WCB/CF8/CF8M
2	閥蓋/CAP	WCB/CF8/CF8M
3	大孔密封組件/sealingcomponents	NBR
4	排氣罩/Exhausthood	WCB/CF8/CF8M
5	小排氣孔/exhaustport	---

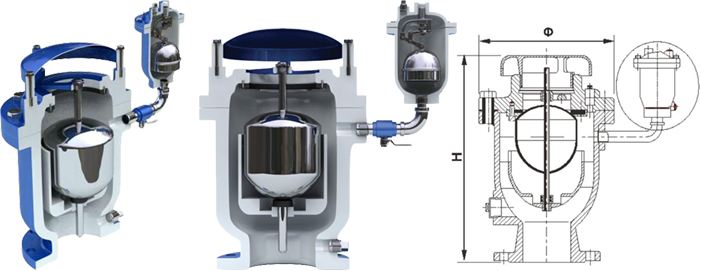

產品結構圖


連接尺寸

公稱通徑DN	D	D1	D2	Φ	H	Z-Φd
50	115	85	68	195	320	4-14
65	160	125	100	195	320	4-18
80	195	160	135	242	375	4-18
100	215	180	155	260	395	8-18
150	280	240	210	345	500	8-23
200	335	295	265	425	600	8-23
250	390	350	320	500	680	12-23
300	440	400	368	606	780	12-23
350	500	460	425	650	860	16-23
400	565	515	485	740	940	16-25
