HQ45X微阻球型止回閥
HQ45X微阻球型止回閥具有流量大,流阻損失小,密封性能好,消聲關閉,能減小水擊波。水平或垂直安裝均可。可安裝與冷水、熱水、工業及生活污水等官網的水泵出口,防止介質倒流。此閥零件少,拆卸方便。
產品概述

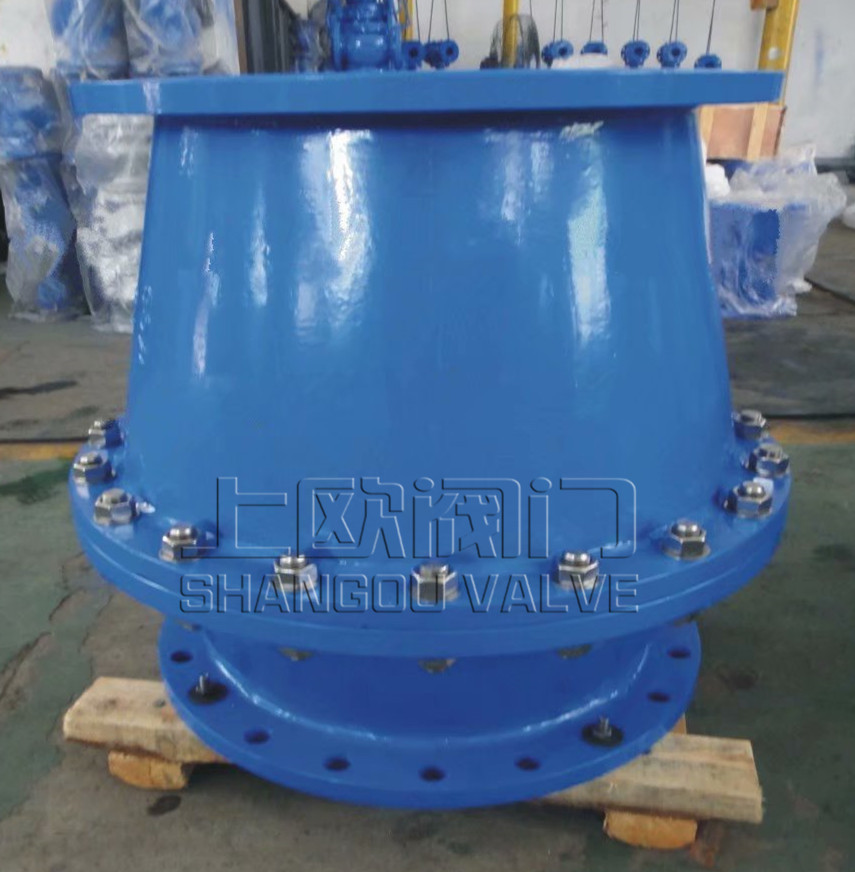

HQ45X微阻球型止回閥,采用橡膠包皮球為閥瓣,在介質的作用下,可在閥體內的滑道上滾動,從而打開或關閉閥門。流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波。水平或垂直安裝均可。可用于冷水、熱水、工業及生活污水等管網的水泵出口,防止介質倒流。 本公司生產的球型止回閥型號有:HQ44X/HQ45X。
產品特點
球型止回閥具有流量大,流阻損失小,密封性能好,消聲關閉,能減小水擊波。水平或垂直安裝均可。可安裝與冷水、熱水、工業及生活污水等官網的水泵出口,防止介質倒流。此閥零件少,拆卸方便。球體的膠層有很好的彈性和耐磨性,故具有減振、吸振,易于密封,工作安全可靠。
主要技術參數
公稱壓力:1.0~1.6MPa
公稱通經:50~1000mm
適用介質:水及弱腐蝕性流體
適用溫度:0~80℃
法蘭標準:GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
主要部件材料
零件名稱  | 閥體  | 閥瓣  | 閥座  | 彈簧  |
材料  | 鑄鐵、球鐵、鑄鋼  | 鑄銅、不銹鋼  | 銅、不銹鋼  | 不銹鋼  |
主要技術參數
型號  | 公稱壓力(MPA)  | 殼體試驗壓力(MPA)  | 密封試驗壓力(MPA)  | 閥體材料  | 球體材料  |
HQ44/45X-10  | 1.0  | 1.5  | 1.1  | 鑄鐵  | 碳鋼包膠  |
HQ44/45X-16  | 1.6  | 2.4  | 1.76  |
主要外形連接尺寸

DN  | 50  | 65  | 80  | 100  | 125  | 150  | 200  | 250  | 300  | 350  | 400  | 450  | 500  | 600  | 700  | 800  | 900  | 1000  |
L  | 203  | 216  | 241  | 292  | 330  | 356  | 495  | 622  | 698  | 781  | 914  | 978  | 978  | 1295  | 1448  | 1600  | 1760  | 1900  |
H  | 180  | 210  | 225  | 245  | 280  | 320  | 380  | 450  | 470  | 500  | ||||||||
H1  | 510  | 570  | 640  | 715  | 815  | 825  | 980  | 1155  | 1260  | 1350  | 1660  | 1700  |
安裝示意圖



  |
  ||||||||||||||||||||||||
![]()  |
  ||||||||||||||||||||||||

  | ||||||||||||||||||||||||
