900X緊急關閉閥(高壓自閉)
900X緊急關閉閥用于生活供水和消防供水并聯供水系統中,正常情況供生活用水,當火災發生時消防用水時,閥門自動關閉生活用水,確保足夠的消防用水。當消防停止用水時壓力減少,閥門自動恢復生活用水,該閥使系統無須另設專門的消防單獨供水管網,大大地節省了工程建設成本和日常的用水量。該閥控制靈敏、安全可靠、調試簡單、使用壽命長。
產品概述
900X緊急關閉閥是一種用于消防用水與生活用水并聯的供水系統中,用來調配供水方向的閥門。當火災發生時,消防急需大量用水,立即切斷生活用水,確保足夠的消防用水;當消防停止用水壓力減小時,閥門自動打開,呈常開狀態,恢復生活供水。該閥使系統無須另設專門的消防單獨供水管網,大大地節約了建設成本和用水量。閥門控制靈敏度高,安全可靠,調試簡便,使用壽命長。
主要用途
900X緊急關閉閥用于生活供水和消防供水并聯供水系統中,正常情況供生活用水,當火災發生時消防用水時,閥門自動關閉生活用水,確保足夠的消防用水。
當消防停止用水時壓力減少,閥門自動恢復生活用水,800X壓差旁通閥 使系統無須另設專門的消防單獨供水管網,大大地節省了工程建設成本和日常的用水量。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
技術參數
公稱壓(Mpa)  | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
|---|---|---|---|---|
1.0  | 1.5  | 1.1  | 水  | 0-80  |
1.6  | 2.4  | 1.76  | ||
2.5  | 3.75  | 2.75  |
零件材料
零件名稱  | 零件材料 |
|---|---|
閥體 閥蓋  | WCB  |
閥座 閥盤  | 銅合金  |
密封圈 O型圈  | 丁腈橡膠  |
閥桿  | 2Cr13  |
彈簧  | 50CrVA  |
針型閥  | 銅合金  |
球閥  | 銅合金  |
浮球閥  | 銅合金  |
微型過濾器  | 不銹鋼  |
連接尺寸

900X緊急關閉閥 結構圖(1.球閥 2.導閥 3.球閥 4.針閥)
DN  | L | A | A1 | H | H1 | F | D mm | D mm | D2 mm | n-Φd | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | |
20  | 180  | 292  | 136  | 342  | 247  | 116  | 105  | 105  | 105  | 75  | 75  | 75  | 58  | 58  | 56  | 4-13.5  | 4-13.5  | 4-14  |
25  | 180  | 292  | 136  | 342  | 247  | 116  | 115  | 115  | 115  | 85  | 85  | 85  | 68  | 68  | 65  | 4-13.5  | 4-13.5  | 4-14  |
32  | 180  | 292  | 136  | 342  | 247  | 116  | 140  | 140  | 140  | 100  | 100  | 100  | 78  | 78  | 76  | 4-17.5  | 4-17.5  | 4-18  |
40  | 240  | 330  | 155  | 395  | 278  | 170  | 150  | 150  | 150  | 110  | 110  | 112  | 88  | 88  | 84  | 4-17.5  | 4-17.5  | 4-18  |
50  | 240  | 330  | 155  | 395  | 278  | 170  | 165  | 165  | 165  | 125  | 125  | 125  | 102  | 102  | 99  | 4-17.5  | 4-17.5  | 4-18  |
65  | 250  | 350  | 165  | 405  | 298  | 180  | 185  | 185  | 185  | 145  | 145  | 145  | 122  | 122  | 118  | 4-17.5  | 4-17.5  | 8-18  |
80  | 285  | 365  | 175  | 430  | 313  | 210  | 200  | 200  | 200  | 160  | 160  | 160  | 133  | 133  | 132  | 8-17.5  | 8-17.5  | 8-18  |
100  | 360  | 410  | 195  | 510  | 350  | 275  | 220  | 220  | 235  | 180  | 180  | 190  | 158  | 158  | 156  | 8-17.5  | 8-17.5  | 8-22  |
125  | 400  | 455  | 220  | 560  | 365  | 310  | 250  | 250  | 270  | 210  | 210  | 220  | 184  | 184  | 184  | 8-17.5  | 8-17.5  | 8-26  |
150  | 455  | 475  | 230  | 585  | 420  | 355  | 285  | 285  | 300  | 240  | 240  | 250  | 212  | 212  | 211  | 8-22  | 8-22  | 8-26  |
200  | 585  | 530  | 255  | 675  | 450  | 460  | 340  | 340  | 360  | 295  | 295  | 310  | 268  | 268  | 274  | 8-22  | 12-22  | 12-26  |
250  | 650  | 623  | 300  | 730  | 470  | 500  | 395  | 405  | 425  | 350  | 355  | 370  | 320  | 320  | 330  | 12-22  | 12-26  | 12-30  |
300  | 800  | 700  | 340  | 760  | 490  | 580  | 445  | 460  | 485  | 400  | 410  | 430  | 370  | 370  | 389  | 12-22  | 12-26  | 16-30  |
350  | 860  | 840  | 415  | 840  | 526  | 640  | 505  | 520  | 555  | 460  | 470  | 490  | 430  | 430  | 448  | 16-22  | 16-26  | 16-33  |
400  | 960  | 880  | 430  | 910  | 570  | 715  | 565  | 580  | 620  | 515  | 525  | 550  | 482  | 482  | 503  | 16-26  | 16-30  | 16-36  |
450  | 1075  | 930  | 460  | 1030  | 610  | 780  | 615  | 640  | 670  | 565  | 585  | 600  | 532  | 550  | 548  | 20-26  | 20-30  | 20-36  |
500  | 1075  | 980  | 490  | 1135  | 665  | 830  | 670  | 715  | 730  | 620  | 650  | 660  | 585  | 585  | 609  | 20-26  | 20-33  | 20-36  |
600  | 1230  | 1060  | 530  | 1270  | 725  | 920  | 780  | 840  | 845  | 725  | 770  | 770  | 685  | 685  | 720  | 20-30  | 20-36  | 20-39  |
700  | 1650  | 1130  | 560  | 1460  | 865  | 980  | 895  | 910  | 960  | 840  | 840  | 875  | 800  | 800  | 820  | 24-30  | 24-36  | 24-42  |
800  | 1750  | 1230  | 610  | 1640  | 975  | 1050  | 1015  | 1025  | 1085  | 950  | 950  | 990  | 905  | 905  | 928  | 24-33  | 24-39  | 24-48  |

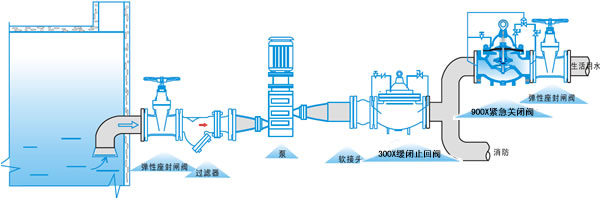

安裝示意圖
