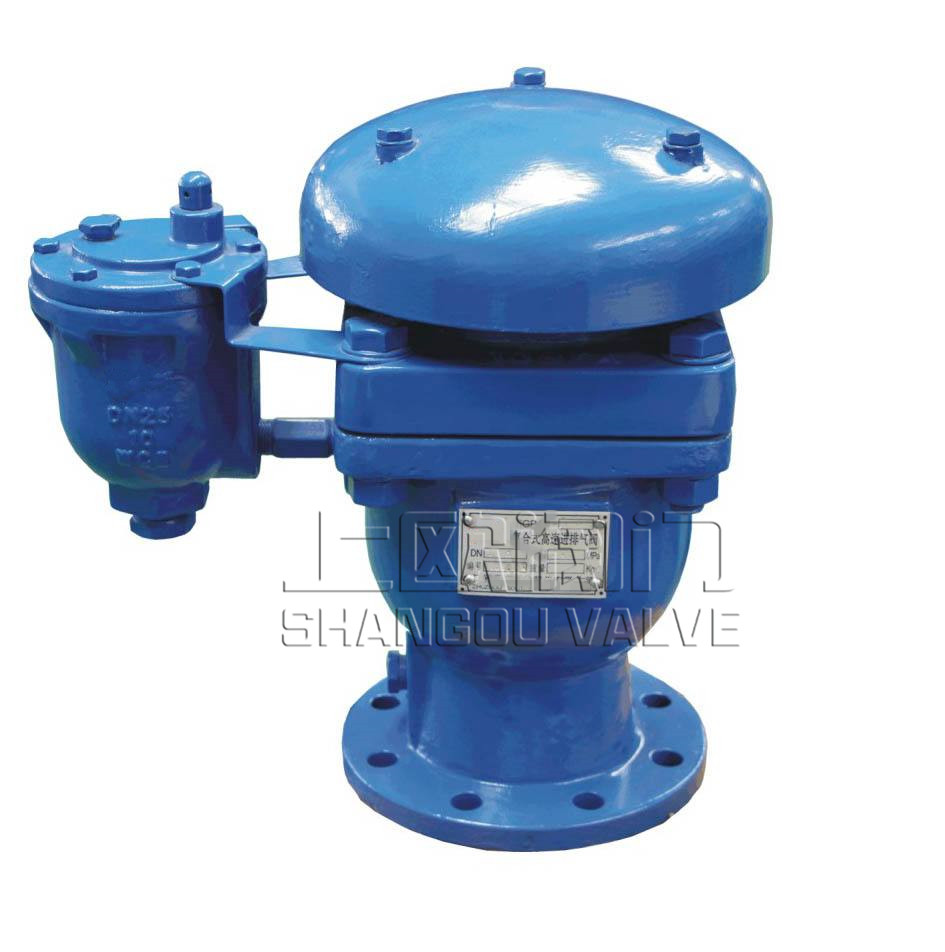

FGP4X復合式高速進排氣閥
FGP4X復合式高速進排氣閥主要用于水泵出口及給水、排水管線中，具有自動排氣與自然補氣的功能，提高輸水管路的排送效率，降低排送成本。一旦管道內產生負壓，迅速導入外界空氣，保護管線免受壓破壞；并可迅速排出管道 中的空氣。
產品概述
FGP4X復合式高速進排氣閥主要用于水泵出口及給水、排水管線中，具有自動排氣與自然補氣的功能，提高輸水管路的排送效率，降低排送成本。一旦管道內產生負壓，迅速導入外界空氣，保護管線免受壓破壞；并可迅速排出管道 中的空氣。
產品特點
1、密封可靠，特殊密封設計；
2、自動排氣與自動補氣，無須人去操作；
3、具有三種功能：a.排出管道中大量空氣 b.系統運行中的小量排氣 c.高速導入外界空氣；
4、經久耐用、小浮球按固定軌跡運動，不會碰撞殼體；
5、關閉力大，較其他排氣閥增加了配重—加大了關閉力；
6、較其他種類的排氣閥的高度尺寸小（其他排氣閥為閥蓋中央排氣）；
7、不會有壓力水沖刷浮球，引起浮球的誤動關閉。
工作原理
快速、大量排氣。排氣口采用通透式結構，當管道內開始進水時，能快速排出管中的氣體，閥內流道結構設計利用空氣動力學原理，確保在高速排氣時浮球不會被吹起，實現全壓條件下排氣。
2.微量排氣。當管內注滿水時，主排氣口封住，運行過程中產生的少量積氣，會通過卷簾式微量排氣閥排出，以避免管內氣體的聚集；卷簾式微量排氣閥采用卷簾密封式結構，靈敏的動作能快速的排出累積的少量氣體且能快速密封，大大減少了被雜物堵塞的可能性，相同的排氣口能適應很大的排氣壓力范圍，同時具有自凈功能。
3.快速吸氣。當管道內水流中斷或產生負壓時，主浮球會下落，打開主排氣口，快速吸入氣體，補充到管內，以保護管道不受損壞。同時通過閥內流道結構的獨特設計，可以實現進氣量及進氣速度可控。
技術參數
公稱壓力：1.0MPa、1.6MPa、2.5MPa
適用介質：清水，污水，原水
介質溫度：0-80℃
排氣性能參數表
公稱尺寸（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
ΔP為0.035MPa時 | 60 | 110 | 170 | 250 | 400 | 670 | 1600 | 2100 | 2900 | 6100 | 11800 | 38000 |
ΔP為0.035MPa時 | 95 | 170 | 430 | 670 | 1080 | 2800 | 3200 | 4850 | 10850 | 18300 | 49400 |
排氣閥線性曲線
零部件材料
主排氣閥 | 微量排氣閥 | ||
閥體 | 球磨鑄鐵 | 閥座 | 鑄鋼 |
閥蓋 | 球墨鑄鐵 | 閥蓋 | 增強尼龍 |
閥座 | 銅 | 閥芯 | 發泡聚丙烯 |
浮球及緩沖盤片 | 不銹鋼 | 密封條 | 丁腈橡膠 |
密封件 | 丁腈橡膠 | 夾持桿 | 增強尼龍 |
過濾網 | 不銹鋼 | O型圈 | 丁腈橡膠 |
結構尺寸
PN=1.0MPa
公稱通徑 | 外形尺寸（mm） | 法蘭尺寸（mm） | |||
長度L | 高度H | 外徑D | 螺栓孔中心圓直徑K | 螺栓孔n-d | |
DN50 | 250 | 260 | 165 | 125 | 4-18 |
DN65 | 280 | 280 | 185 | 145 | 4-18 |
DN80 | 315 | 340 | 200 | 160 | 8-18 |
DN100 | 413 | 334 | 220 | 180 | 8-18 |
DN125 | 535 | 485 | 250 | 210 | 8-18 |
DN150 | 580 | 520 | 285 | 240 | 8-22 |
DN200 | 668 | 640 | 340 | 295 | 8-22 |
DN250 | 770 | 780 | 395 | 350 | 12-22 |
DN300 | 850 | 920 | 445 | 400 | 12-22 |
PN=1.6MPa
公稱通徑 | 外形尺寸（mm） | 法蘭尺寸（mm） | |||
長度L | 高度H | 外徑D | 螺栓孔中心圓直徑K | 螺栓孔n-d | |
DN50 | 250 | 260 | 165 | 125 | 4-18 |
DN65 | 280 | 280 | 185 | 145 | 4-18 |
DN80 | 315 | 340 | 200 | 160 | 8-18 |
DN100 | 413 | 334 | 220 | 180 | 8-18 |
DN125 | 535 | 485 | 250 | 210 | 8-18 |
DN150 | 580 | 520 | 285 | 240 | 8-22 |
DN200 | 668 | 640 | 340 | 295 | 12-22 |
DN250 | 770 | 780 | 405 | 355 | 12-26 |
DN300 | 850 | 920 | 460 | 410 | 12-26 |
