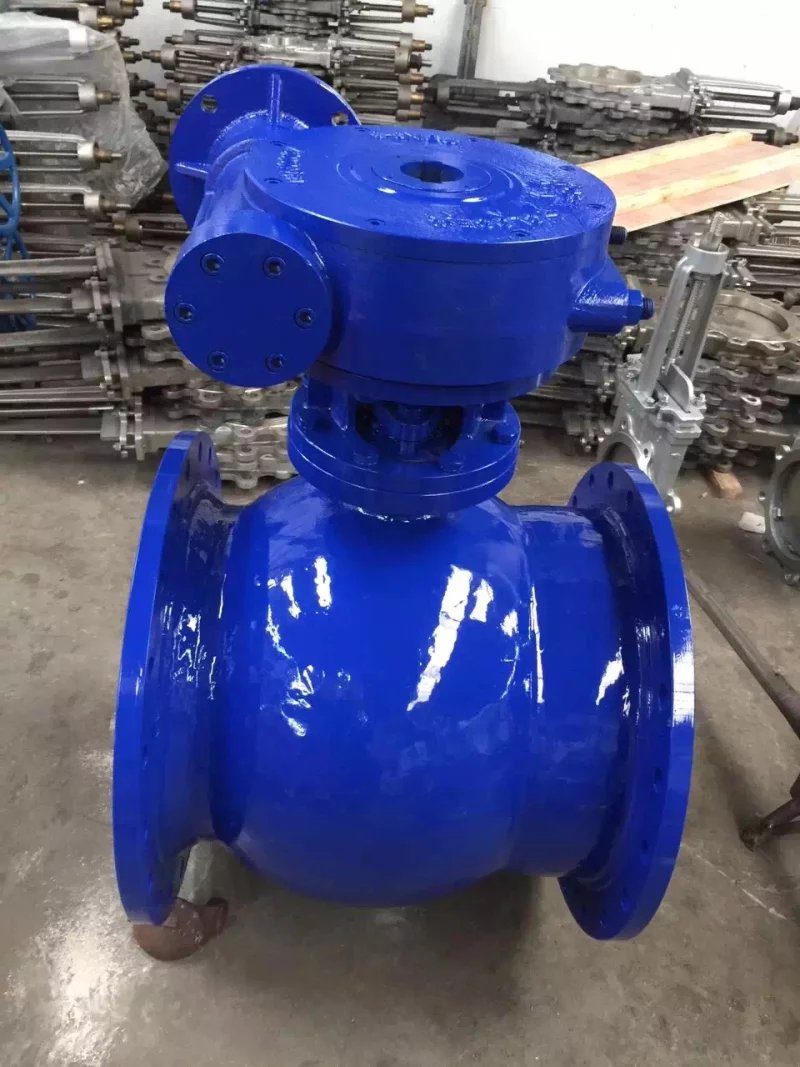

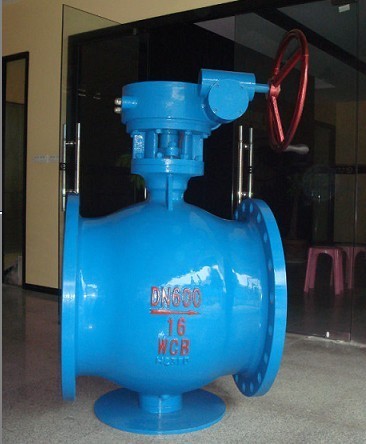

Q347型蝸輪手動偏心半球閥PN16～PN25

Q347 型蝸輪手動偏心半球閥 PN16～PN25利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封性能。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ PBQ340H上裝式偏心硬密封球閥 ] 下一個：[流道檢修閥]

產品說明

psb (2).jpg

產品特點

1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效；

2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求；

3、密封嚴密、輸送有害氣體可達零泄露；

4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端因堆焊不同合金（或組合球）雙金屬密封副的選配可以用于耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況；

執行標準

1.設計：GB12237－89；

2.法蘭連接：GB/T17241.6－1998、GB/T9115（鋼制）；

3.結構長度：GB12221－89；

產品主要零件材料

Q347 型蝸輪手動偏心半球閥 PN16～PN25零件材料
名稱	材質
閥體	QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
閥軸	2Cr13、1Cr13
閥瓣	合金滲氮鋼、滲氮不銹鋼、耐磨鋼
閥座	合金滲氮鋼、滲氮不銹鋼、耐磨鋼
軸承	鋁青銅、FZ－1復合材料
填料	聚四氟乙烯、柔性石墨

產品性能參數

Q347 型蝸輪手動偏心半球閥 PN16～PN25性能參數
公稱壓力（Mpa）	0.6	1.0	1.6	2.5	4.0
公稱通經（mm）	40－1600	40－1600	40－1200	40－600	40－600
密封試驗壓力（Mpa）	0.66	1.1	1.76	2.75	4.4
殼體試驗壓力（Mpa）	0.9	1.5	2.4	3.75	6.0
適用溫度（℃）	－29～300、－29～425、－29～540
適用介質	清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類
驅動方式	手動、電動、氣動
連接形式	法蘭連接、對夾連接
安裝方式	立式安裝、臥式安裝

產品外形結構連接尺寸

Q347 型蝸輪手動偏心半球閥 PN16～PN25外形結構連接尺寸
公稱壓力 PN/Mpa

1.6

產品結構尺寸圖


公稱通徑 DN/mm	尺寸（mm）
公稱通徑 DN/mm	L	D	K	d	f	C	Z-￠d	H
40	165	150	110	85	3	16	4-￠18
50	178	165	125	100		16
65	190	185	145	120		18		280
80	203	200	160	135		20	8-￠18	320
100	229	220	180	155		20		370
125	254	250	210	185		22		430
150	267	285	240	210		24	8-￠23	510
200	292	340	295	265		26	12￠-23	600
250	330	405	355	320		30	12-￠26	690
300	502	460	410	375	4	30	12-￠26	760
350	572	520	470	435		34	16-￠26	830
400	610	580	525	485		36	16-￠30	925
450	660	640	585	545		40	20-￠30	1025
500	700	715	650	608		44	20-￠34	1120
600	813	840	770	718	5	48	20-￠36	1210
