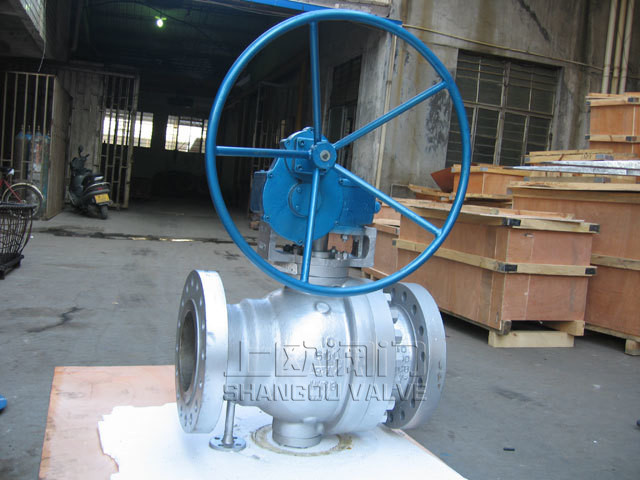

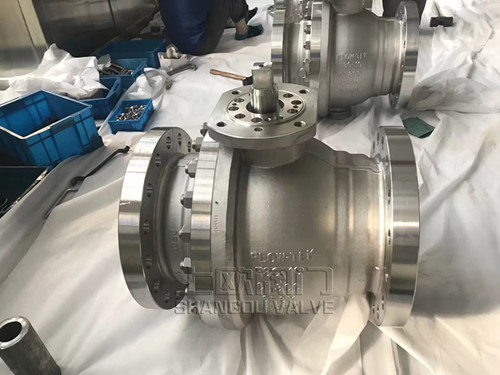

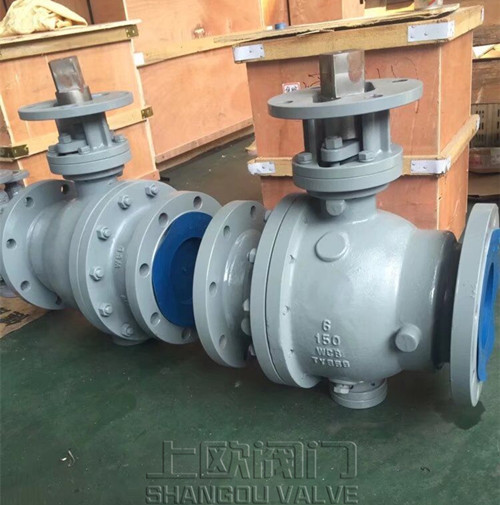

金屬硬密封鑄鋼固定球閥
金屬硬密封鑄鋼固定球閥與軟密封固定球閥相比,區別在于,后者為軟密封閥座,而前者的球體與閥座經過特殊工藝硬化處理,硬化的方式有很多種,比如:球體與閥座均有整體氮化、火焰噴涂、堆焊等等(不局限于此),硬化方式的選擇得取決與工況介質或者用戶要求來確定;高溫金屬硬密封鑄鋼固定球閥廣泛適用于石油、化工、冶金、造紙、電力、礦業等行業,特別適用于較高溫度及含各種粉塵與固體顆粒的介質。
產品簡介
金屬硬密封鑄鋼固定球閥與軟密封固定球閥相比,區別在于,后者為軟密封閥座,而前者的球體與閥座經過特殊工藝硬化處理,硬化的方式有很多種,比如:球體與閥座均有整體氮化、火焰噴涂、堆焊等等(不局限于此),硬化方式的選擇得取決與工況介質或者用戶要求來確定;高溫金屬硬密封鑄鋼固定球閥廣泛適用于石油、化工、冶金、造紙、電力、礦業等行業,特別適用于較高溫度及含各種粉塵與固體顆粒的介質。
產品特點

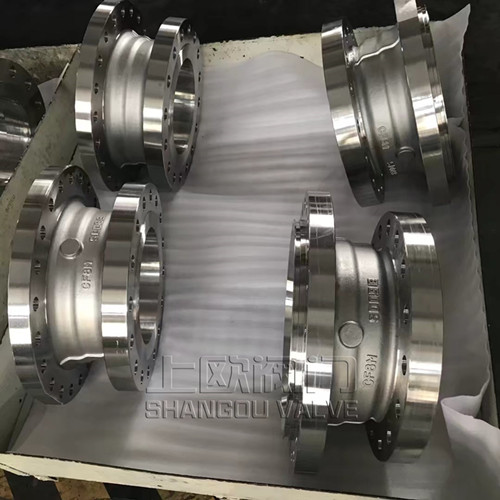

1、該產品的主閥體、副閥體、壓蓋等主要零部件采用鑄造成型,優點是重量輕,成本較鍛鋼閥低。
2、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構,密封預緊力設計合理、閉啟靈活,有效保證密封的可靠性。
3、球體采用超英速噴涂耐磨合金粉材料,閥座更有堆焊司太立石硬質合金以及噴涂其它超耐磨合金材料處理。
4、密封面精研細磨,密封可靠有保證。
5、全通徑流道設計,流阻小,流通能力大。
6、閥桿防飛出設計,安全可靠,可根據要求設計防靜電功能。
7、自動泄壓閥座設計,一旦閥體中腔異常升壓,閥座會向壓力低的一端自動泄放,更安全。
8、上下閥桿均設計有軸承結構,在開啟與關閉的過程中,扭矩更輕。
9、多種驅動方式選擇:有手動、蝸輪傳動、氣動、電動、液動、氣液聯動等;還可以與運程控制自動化配套使用。
產品參數
產品名稱:金屬硬密封鑄鋼固定球閥
產品系列:固定球閥系列 公稱通徑:DN50~DN600,NPS2"~24"
公稱壓力:PN0.25-16.0MPa,CLASS 150~900 采用標準:GB,ANSI,DIN,JIS,BS,API,NACE 工作溫度:-29~450℃
執行標準
設計與制造  | 結構長度  | 法蘭尺寸  | 壓力-溫度  | 試驗-檢驗  |
GB122237  | GB12221  | GB9113 JB79  | GB9131  | GB/T13927 JB/T9092  |
壓力試驗
公稱壓力NominalPressure  | 1.6  | 2.5  | 4.0  |
強度試驗  | 2.4  | 3.8  | 6.0  |
水密封試驗  | 1.8  | 2.8  | 4.4  |
氣密封試驗  | 0.4-0.7  | ||
主要零件材料及性能
閥體  | WCB  | ZG1Cr18Ni9Ti  | CF8  | CF3  | ZG1Cr18Ni12Mo2Ti  | CF8M  | CF3M  |
球體 閥桿  | 2Cr13  | 1Cr18Ni9Ti  | 304  | 304L  | 1Cr18Ni12Mo2Ti  | 316  | 316L  |
閥 座  | 聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL  | ||||||
墊片  | 聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket  | ||||||
閥桿座  | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite  | ||||||
填料  | 聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite  | ||||||
填料壓蓋  | WCB  | 1Cr18Ni9Ti  | 304  | 304L  | 1Cr18Ni12Mo2Ti  | 316  | 316L  |
溫度  | -29~150(聚四氟乙烯 PTFE) -29~200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29~300(對位聚笨 PPL)  | ||||||
介質  | 水 蒸汽 油品  | 硝酸類 Nitric Acid  | 強氧化介質  | 醋酸類 Acetic Acid  | 尿素類 Urea  | ||
規格及主要尺寸
1.6MPa  | DN  | L  | D  | D1  | D2  | b  | n-φd  | H0  | H1  | H2  |
凸面法蘭 Q347F 16C 16P 16R  | 32  | 140  | 135  | 100  | 78  | 16  | 4-18  | 30  | 85  | 160  |
40  | 165  | 145  | 110  | 85  | 16  | 4-18  | 32  | 95  | 230  | |
50  | 178  | 160  | 125  | 100  | 16  | 4-18  | 43  | 107  | 230  | |
65  | 190  | 180  | 145  | 120  | 18  | 4-18  | 70  | 142  | 400  | |
80  | 203  | 195  | 160  | 135  | 20  | 8-18  | 110  | 152  | 400  | |
100  | 305  | 215  | 180  | 155  | 20  | 8-18  | 150  | 178  | 500  | |
125  | 356  | 245  | 210  | 185  | 22  | 8-18  | 200  | 252  | 500  | |
150  | 394  | 280  | 240  | 210  | 24  | 8-23  | 230  | 278  | 600  | |
200  | 457  | 335  | 295  | 265  | 26  | 12-23  | 260  | 395  | 600  | |
250  | 533  | 405  | 355  | 320  | 30  | 12-25  | 283  | 480  | 800  | |
300  | 610  | 460  | 410  | 375  | 30  | 12-25  | 380  | 585  | 800  | |
350  | 686  | 520  | 470  | 435  | 34  | 16-25  | 425  | 625  | 800  | |
400  | 762  | 580  | 525  | 485  | 36  | 16-30  | 492  | 720  | 800  | |
500  | 914  | 705  | 650  | 608  | 44  | 20-34  | 555  | 840  | 830  | |
600  | 1067  | 840  | 770  | 718  | 48  | 20-41  | 675  | 1050  | 830  | |
700  | 1245  | 910  | 940  | 788  | 50  | 24-41  | 850  | 1150  | 830  |
服務承諾
(1) 嚴格按照合同要求,提供符合設計標準,質量合格的產品。
(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。
(3) 保證所供設備加工工藝完善、檢測手段完備。產品絕不帶缺陷出廠。
(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求,并經需方認可。
(5) 按合同規定向監造單位提供有關部門標準和圖紙,并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表,需方所派監造是督促我方按標準生產合格產品,但并不減我方的一切質量責任。
(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準,供方無條件更換。在安裝和試運行過程中,設備出現質量問題,先處理問題,再分清責任,一切以滿足工程進度需要為準則。
(7) 為所供的設備在制造、運輸、裝卸過程中投保,-旦發生意外,我方將按需要對所供設備盡快進行免費更換、修理,直到需方滿意為止。
(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失,我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題,如屬我方原因,我方承擔責任。
(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。
(10) 按需方要求的時間到現場進行技術服務,指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。
(11) 對于需方先購的與合同設備有關的配套設備,我方主動提供滿足設備接口要求的技術條件和資料。
(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。
(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務培訓班。
(14) 加強售前、售中、售后服務,把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。
(15) 接到需方反映的質量問題信息后,在24小時之內作出答復或派出服務人員,盡快到達現場,做到用戶對質量不滿意,服務不停止。
(16) 免費為產品提供終身維護,凡我廠用戶,均建立了詳盡的用戶檔案,我廠售后服務。人員實行定期回訪,巡視制度,指導用戶的日常維護,及時指出并解決可能出現的故障。
(17) 隨時滿足需方對備品備件的要求,終身為用戶提供質優價廉的零配件。
