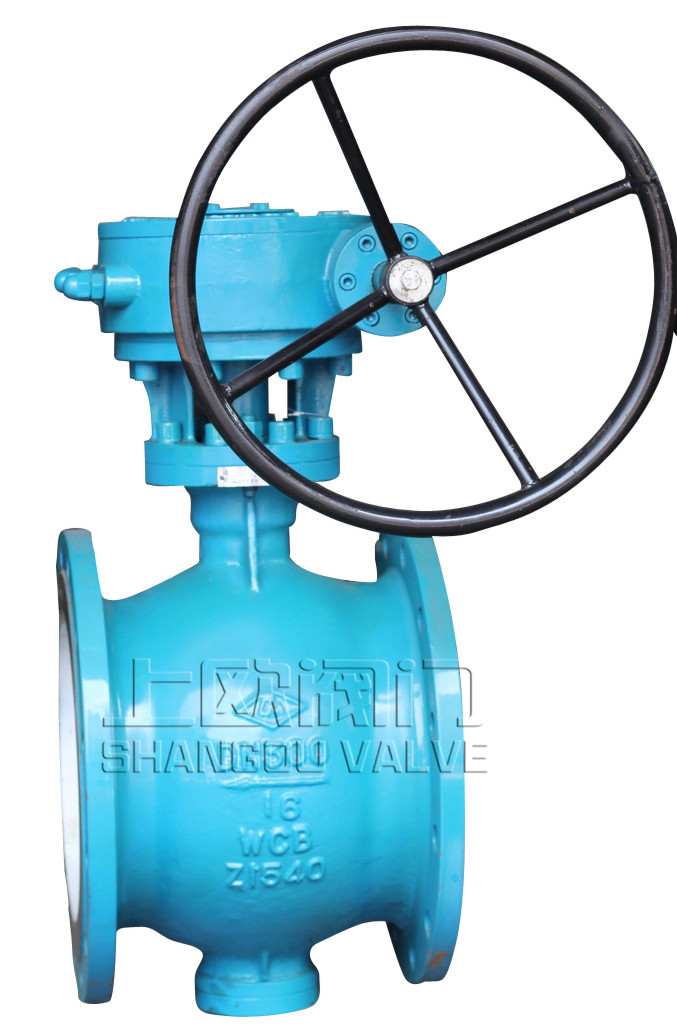

雙偏心半球閥
PQ340H側裝式雙偏心半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃氣專用閥、石油化工專用閥、煤粉噴吹專用閥六大系列。偏心半球閥傳動方式有手動、氣動、電動三種。偏心半球閥也叫C型球閥是靠旋轉半球來使閥門暢通或閉塞。其開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕。廣泛適用于石油、化工、城市給排水等要求嚴格密封的工況。
產品簡述
PQ340H側裝式雙偏心半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃氣專用閥、石油化工專用閥、煤粉噴吹專用閥六大系列。偏心半球閥傳動方式有手動、氣動、電動三種。偏心半球閥也叫C型球閥是靠旋轉半球來使閥門暢通或閉塞。其開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕。廣泛適用于石油、化工、城市給排水等要求嚴格密封的工況。
工作原理
雙偏心半球閥借助驅動機構帶動閥軸轉動90°運動。此時，固定在閥軸上的偏心閥瓣（半球）同步旋轉90°。順時針旋轉，偏心閥瓣進入閥座，在偏心作用下形成楔型機構。閥瓣逐漸壓緊閥座，實現密封，關閉閥門。逆時針旋轉時，偏心閥瓣則迅速脫離閥座，旋轉90°時，閥門為全開狀態。
產品特點
1、偏心半球閥解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞，使閥門關不嚴等問題。
2、偏心半球閥開關輕便，開啟時球與殼體脫離，無任何接觸，啟動扭矩小，轉動靈活。關閉時，半球與閥座的擠切作用能除去密封面上的污物，使閥門順利啟閉，安全系數高，密封性能好。 3、密封面的偏心結構，使球面能自動補償磨損，能保持閥門的密封，使用壽命長。
4、該偏心半球閥T型是屬于耐磨硬密封球閥，它的密封副材料是特殊的，密封面要經過特殊耐磨處理。處理后表面達到HRC65-72度，故閥門的耐磨性能特別好。
5、偏心半球閥表面油漆，有常溫和高溫兩種。高溫用耐溫600℃的進口漆，噴涂后，高溫使用不燒漆、炭化、焦化現象。不變色。
設計標準
制造標準: GB12237—1989 ASME B16.34,API6D 結構長度按照: GB12221 ASME B16.10；
連接端尺寸按照：JB/T79,GB9113,HG20592；ASME.B-16.5A ASME B16.25；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 API598；
防火設計按照：API607；
主要材料表
名稱 | 材質 |
閥體 | QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
閥軸 | 2Cr13、1Cr13 |
閥瓣 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
閥座 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
軸承 | 鋁青銅、FZ－1復合材料 |
填料 | 聚四氟乙烯、柔性石墨 |
技術參數
公稱壓力（Mpa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
公稱通經（mm） | 40－1600 | 40－1600 | 40－1200 | 40－600 | 40－600 |
密封試驗壓力（Mpa） | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
殼體試驗壓力（Mpa） | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
適用溫度（℃） | －29～300、－29～425、－29～540 | ||||
適用介質 | 清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類 | ||||
驅動方式 | 手動、電動、氣動 | ||||
連接形式 | 法蘭連接、對夾連接 | ||||
安裝方式 | 立式安裝、臥式安裝 | ||||
外形尺寸表
| 公稱壓力 PN/Mpa | 公稱通徑 DN/mm | 尺寸 （mm） | |||||||
| L | D | K | d | f | C | Z-￠d | H | ||
| 1.6 | 40 | 165 | 150 | 110 | 85 | 3 | 16 | 4-￠18 | |
| 50 | 178 | 165 | 125 | 100 | |||||
| 65 | 190 | 185 | 145 | 120 | 18 | 280 | |||
| 80 | 203 | 200 | 160 | 135 | 20 | 8-￠18 | 320 | ||
| 100 | 229 | 220 | 180 | 155 | 370 | ||||
| 125 | 254 | 250 | 210 | 185 | 22 | 430 | |||
| 150 | 267 | 285 | 240 | 210 | 24 | 8-￠23 | 510 | ||
| 200 | 292 | 340 | 295 | 265 | 26 | 12￠-23 | 600 | ||
| 250 | 330 | 405 | 355 | 320 | 30 | 12-￠26 | 690 | ||
| 300 | 502 | 460 | 410 | 375 | 4 | 760 | |||
| 350 | 572 | 520 | 470 | 435 | 34 | 16-￠26 | 830 | ||
| 400 | 610 | 580 | 525 | 485 | 36 | 16-￠30 | 925 | ||
| 450 | 660 | 640 | 585 | 545 | 40 | 20-￠30 | 1025 | ||
| 500 | 700 | 715 | 650 | 608 | 44 | 20-￠34 | 1120 | ||
| 600 | 813 | 840 | 770 | 718 | 5 | 48 | 20-￠36 | 1210 | |
產品應用
雙偏心半球閥是用于噴煤粉、控制法氣體、含顆粒流體及粉沫固體介質輸送的最佳設備，應用于冶金、選礦生產的煤粉噴吹專用閥。該系列偏心半球閥適用于石油，化工，治金，電力，輕紡，造紙，水利等各部門中低壓管路系統，同時還適用于污水處理，蒸汽，空氣，煤氣，沙漿，礦漿等弱污濁流體介質的輸送和截流，節流等。
